CNC 加工终极指南 1 ：解答 30 多个有关成本、材料和时间表的关键问题
目录
一、引言
欢迎阅读计算机数控 (CNC) 加工的权威指南。在这个追求精度、速度和可重复性的时代，CNC 加工是现代制造业的基石。这项技术将数字设计转化为实体的高精度零件，为从口袋里的智能手机到飞过头顶的飞机等各种设备提供动力。对于企业、工程师和创新者来说，了解这一过程的细微差别对于高效且经济地将创意变为现实至关重要。
本文旨在解答 CNC 加工的常见问题，揭开该工艺的神秘面纱。我们将深入探讨成本、材料选择、交付周期、设计考量和质量控制等关键方面。无论您是负责生产批次的采购经理、设计新组件的工程师，还是开发原型的企业家，本指南都能为您提供清晰易懂、切实可行的答案，助您自信地完成下一个 CNC 加工项目。
二、什么是CNC加工？
1. CNC加工的定义是什么？
CNC（计算机数控）加工是一种减材制造工艺，利用计算机控制的机床和切削刀具，逐步从实体块（称为毛坯或工件）上去除材料，从而基于 3D 数字模型制造零件。与 3D 打印等逐层构建物体的增材制造工艺不同，CNC 加工是从较大的材料上雕刻出最终形状，从而获得优异的机械性能和表面光洁度。
该流程始于计算机辅助设计 (CAD) 文件。然后，该 3D 模型被转换为一组机器可读的指令，称为 G 代码。G 代码控制切削刀具的每一个动作——方向、速度、进给速率和坐标位置——从而使机器能够以极高的精度和自动化程度执行制造流程。
2. CNC加工的关键工序有哪些？
CNC加工包含几个不同的过程，每个过程适合创建不同类型的几何形状：

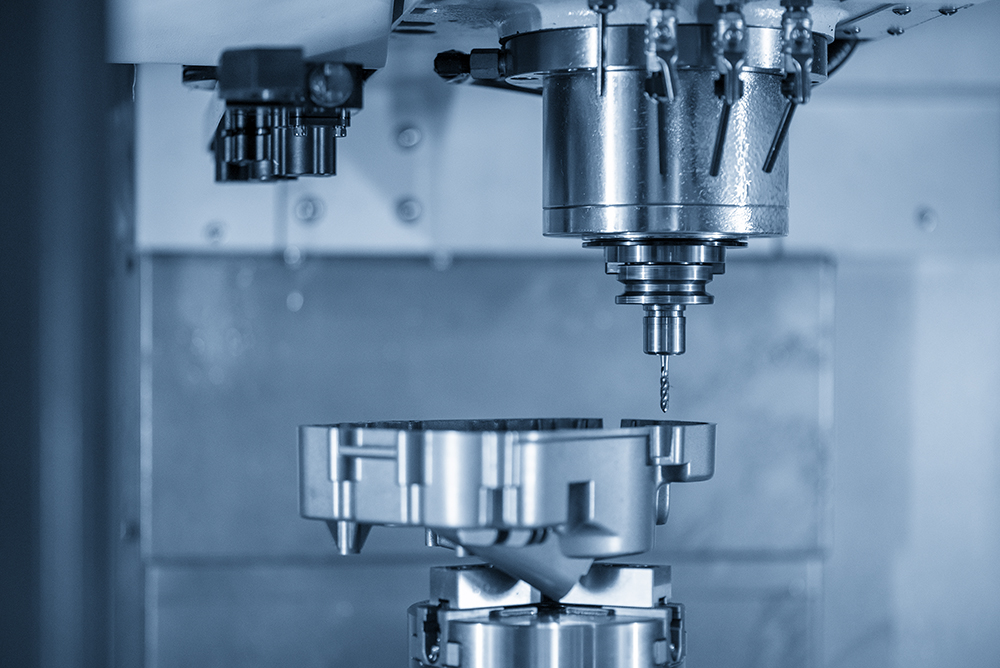

CNC铣削：这是最常见的CNC加工工艺。工件保持静止，多点旋转刀具沿多个轴移动以去除材料。铣削非常适合加工平面、型腔、槽以及复杂的3D轮廓。机床种类繁多，从简单的3轴设置（沿X、Y和Z轴移动）到先进的5轴机床，后者只需一次设置即可创建高度复杂的几何形状。
CNC车削：在车削过程中，工件安装在卡盘上并高速旋转，同时固定的单点切削刀具沿其表面移动以去除材料。该工艺用于制造圆柱形、圆锥形和球形零件，例如轴、销和定制紧固件。兼具铣削和车削功能的机床称为车床或车削中心。
CNC钻孔：此工艺用于在工件上钻孔。它使用旋转钻头来钻出特定直径和深度的孔，然后可以通过镗孔或铰孔等工艺进一步精加工，以获得更严格的公差。
CNC 磨削：这是一种精加工工艺，使用旋转的砂轮去除微量材料，实现非常精细的表面光洁度和极其严格的公差。
3. CNC加工的常见应用有哪些？
CNC 加工的多功能性和精确性使其成为众多领域中不可或缺的一部分：
航空航天：使用钛和铝 7075 等高强度合金制造涡轮叶片、发动机支架和结构支架等关键部件。该工艺可确保飞行安全所需的严格公差和材料完整性。
汽车：生产发动机部件（活塞、气缸盖）、变速箱部件、悬架元件以及铸造模具。此外，该行业还广泛用于赛车运动，生产定制高性能部件。
医疗：制造生物相容性手术植入物（髋关节、骨螺钉）、精密手术器械以及核磁共振成像仪和诊断设备等医疗器械的组件。钛和PEEK等材料较为常见。
电子产品：采用铝和铜等材料加工外壳、散热器、连接器和壳体，这些材料具有出色的导热性和耐用性。
消费品：从高端笔记本电脑的铝制机身到数码相机内部的复杂部件，CNC 加工提供了现代电子产品所要求的优质感觉和坚固的结构。
三、关于CNC加工成本的常见问题
4.哪些因素影响CNC加工成本？
CNC加工零件的最终成本由加工时间、材料成本、设置复杂度和生产量等因素共同决定。了解这些关键因素是有效管理项目预算的第一步。
加工时间：这通常是最大的成本因素。机器生产零件的时间越长，成本就越高。加工时间直接受零件的复杂性和需要去除的材料量的影响。
材料类型和成本：原材料块的价格差异很大。常见的铝合金价格相对低廉，而钛、PEEK 或 Inconel 等高性能材料的价格则可能高出几个数量级。此外，材料的可加工性（即切削难易程度）会影响加工时间；硬度更高、韧性更强的材料需要更慢的切削速度，刀具磨损也更大，从而增加总加工时间和成本。
零件的复杂性和几何形状：复杂的设计，例如深型腔、极薄的壁厚、复杂的曲线以及众多细小的细节，需要更先进的机床（例如五轴铣床）和专用刀具，并且编程和加工时间会显著延长。每次对零件进行特殊设置或重新定位都会增加人工和加工时间。
产量（数量）：数控加工本身就包含机床编程和刀具准备的安装成本。这些一次性成本会分摊到生产的零件数量上。因此，随着产量的增加，单件成本会显著下降。单个原型的成本较高，而批量生产 1,000 件，单价会低得多。
公差：公差定义了特定尺寸的可接受偏差。标准公差（例如±0.125毫米或±0.005英寸）相对容易实现。然而，要求更严格的公差需要更精密的机器、更低的加工速度、特殊的测量工具（例如坐标测量机 (CMM)）以及额外的检测时间，所有这些都会增加成本。
5.如何降低CNC加工成本？
通过专注于可制造性设计 (DFM)，您可以显著降低成本。降低 CNC 加工成本最有效的方法是优化零件设计以简化制造、选择经济高效的材料以及大批量订购零件。
设计优化（DFM）：
避免薄壁：壁太薄容易在加工过程中产生振动和翘曲，需要降低加工速度。一个好的经验法则是，金属的壁厚应保持在0.8毫米以上，塑料的壁厚应保持在1.5毫米以上。
标准化半径：数控铣削中使用的刀具是圆形的，这意味着它们在切削转角时会产生内半径。指定与标准刀具尺寸匹配的转角半径比使用较小的非标准刀具更便宜。一般来说，内半径至少应为型腔深度的 1/3。
放宽公差：分析您的设计，并仅对最关键的特征（例如，与其他零件配合的表面）应用严格的公差。放宽非关键尺寸的公差可以显著缩短加工和检测时间。
限制深口袋：深度与宽度之比大于 4:1 的口袋需要特殊的长距离工具，这些工具稳定性较差，并且必须以较低的速度运行，从而增加机器时间。
材料选择：如果您的应用要求允许，请选择具有良好加工性能的材料。例如，如果对 7075 铝的高强度要求不严格，那么改用 6061 铝可以降低成本，因为它更容易加工且加工速度更快。
批量生产：如上所述，增加订单数量是降低每个零件成本的最直接方法之一。
6. CNC加工是否存在隐性成本？
虽然报价通常很全面，但有些费用可能并非一目了然。务必与您的服务提供商确认这些费用。
刀具成本：对于几何形状极其独特的零件，可能需要定制刀具。这属于非经常性工程 (NRE) 成本，通常计入首单。
设置费：大多数报价都会包含设置费。这笔费用涵盖了熟练机械师编写 CAM 软件、设置机器以及准备工件和刀具所需的时间。这就是为什么一次性零件价格过高的原因。
后处理/精加工：报价通常针对“加工后”部件。阳极氧化、电镀、喷漆或热处理等服务属于额外步骤，需要支付相应的成本和交付周期。
检验报告：虽然包括标准质量检查，但如果您需要详细的首件检验 (FAI) 报告或坐标测量机 (CMM) 报告来验证每个尺寸，这将是一项附加服务。
7. CNC加工项目的典型成本范围是多少？
如果没有设计，我们不可能提供准确的价格，但我们可以提供大概的估价。
注：以上仅为粗略估算，仅供参考。实际成本将根据上述因素而有很大差异。
